垫圈

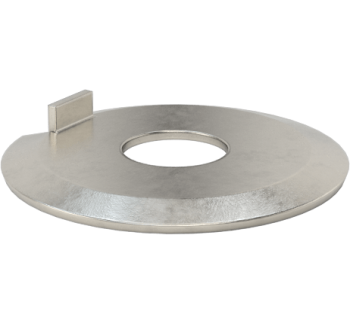

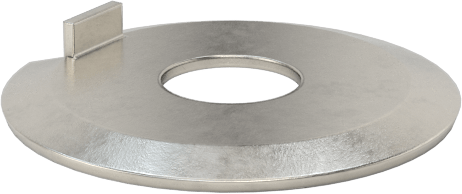

DIN432 外舌止动垫圈 external tap 　 GB856-88

DIN432 外舌止动垫圈 external tap 　 GB856-88

DIN432 外舌止动垫圈 external tap 　 GB856-88

详细信息
技术条件和引用标准

DIN432 外舌止动垫圈 external tap 　 GB856-88

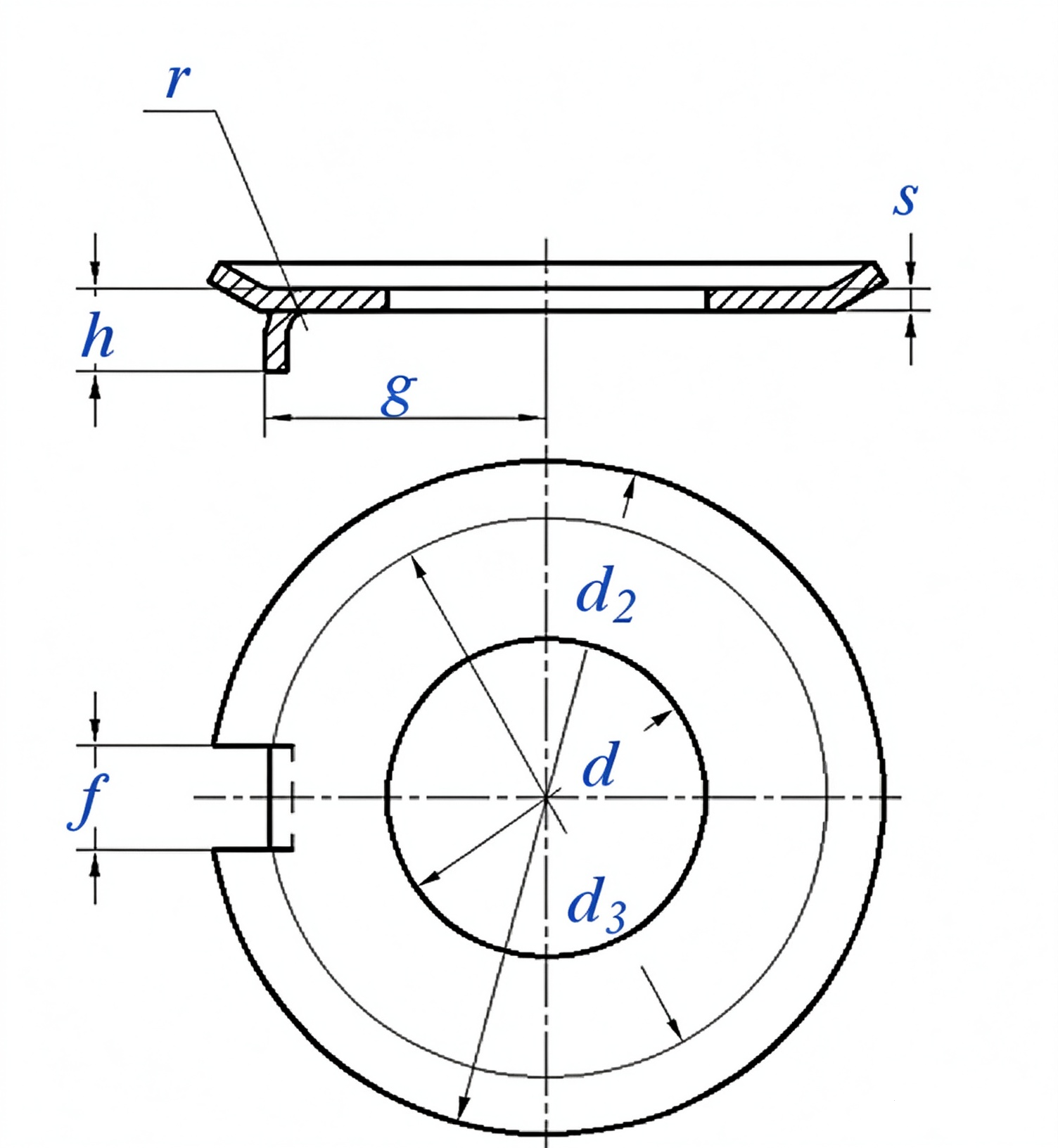

图片关键词

使用在

d
d₂
d₃	≈
g
s
f
h	≈
r
千件重(钢制)≈kg

3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17
12	12	14	17	19	19	22	26	30	33	36
8	8	10	12	14	14	16	20	24	27	30
4.5	4.5	5.5	7	7.5	7.5	8.5	10	12	13	15
0.4	0.4	0.4	0.75	0.75	0.75	1	1	1.2	1.2	1.2
2.5	2.5	2.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	5.5
2	2	2	2.5	3	3	4	4	4.5	4.5	4.5
0.4	0.4	0.4	0.6	0.6	0.6	1	1	1	1	1
0.33	0.32	0.44	1.20	1.48	1.42	2.54	3.49	5.48	6.38	7.45

使用在

d
d₂
d₃	≈
g
s
f
h	≈
r
千件重(钢制)≈kg

19	21	23	25	28	31	34	37	40	43	46
40	42	50	50	58	63	68	75	82	88	95
34	36	43	43	50	55	60	67	74	80	85
18	18	20	21	23	25	28	31	33	36	38
1.2	1.6	1.6	1.6	1.6	1.6	1.6	2	2	2	2
6.5	6.5	7.5	7.5	8.5	8.5	9.5	11	11	11	13
4.5	4.5	6.5	6.5	9.5	9.5	9.5	9.5	11	11	12
1	1	1	1	1	1	1	1	1	1	1
9.15	13.1	19.4	18.5	24.8	29.8	34.2	52.5	63.3	72.5	85.3

使用在

d
d₂
d₃	≈
g
s
f
h	≈
r
千件重(钢制)≈kg

50	54	58	62	66	70	74	78	82	93	104
100	105	112	118	125	132	138	145	150	165	185
90	95	102	108	115	122	128	135	140	155	175
40	42	45	48	52	55	58	60	62	70	80
2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
13	13	16	16	18	18	18	21	21	23	23
13	13	14	13.5	13.5	14	14	14	16	15.5	15.5
1	1	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
93	100	141	155	174	192	209	230	242	287	370

①,材料：
a)钢St=St O3按DIN 1623-1或St2 K32 BK按DIN 1624-1987，由制造商决定；
b) 铜锌合金CuZn=CuZn36 F30(旧牌号Ms63 F30)按DIN 17670-1
其他材料按协议
