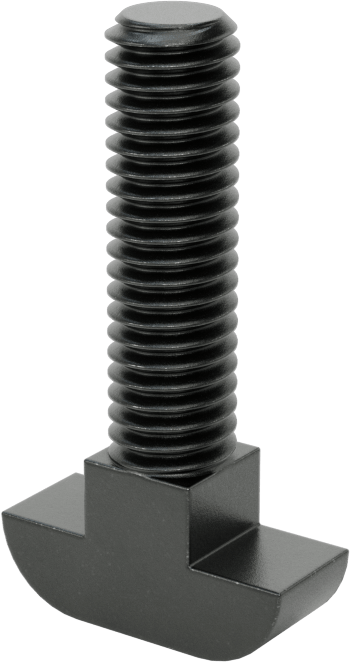

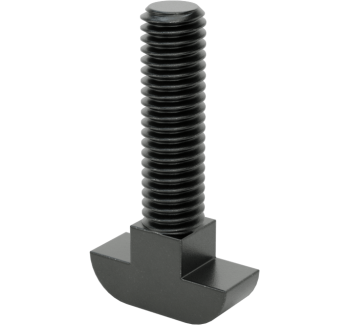

DIN186 T型方颈螺栓 T-head bolts with square neck GB37-88

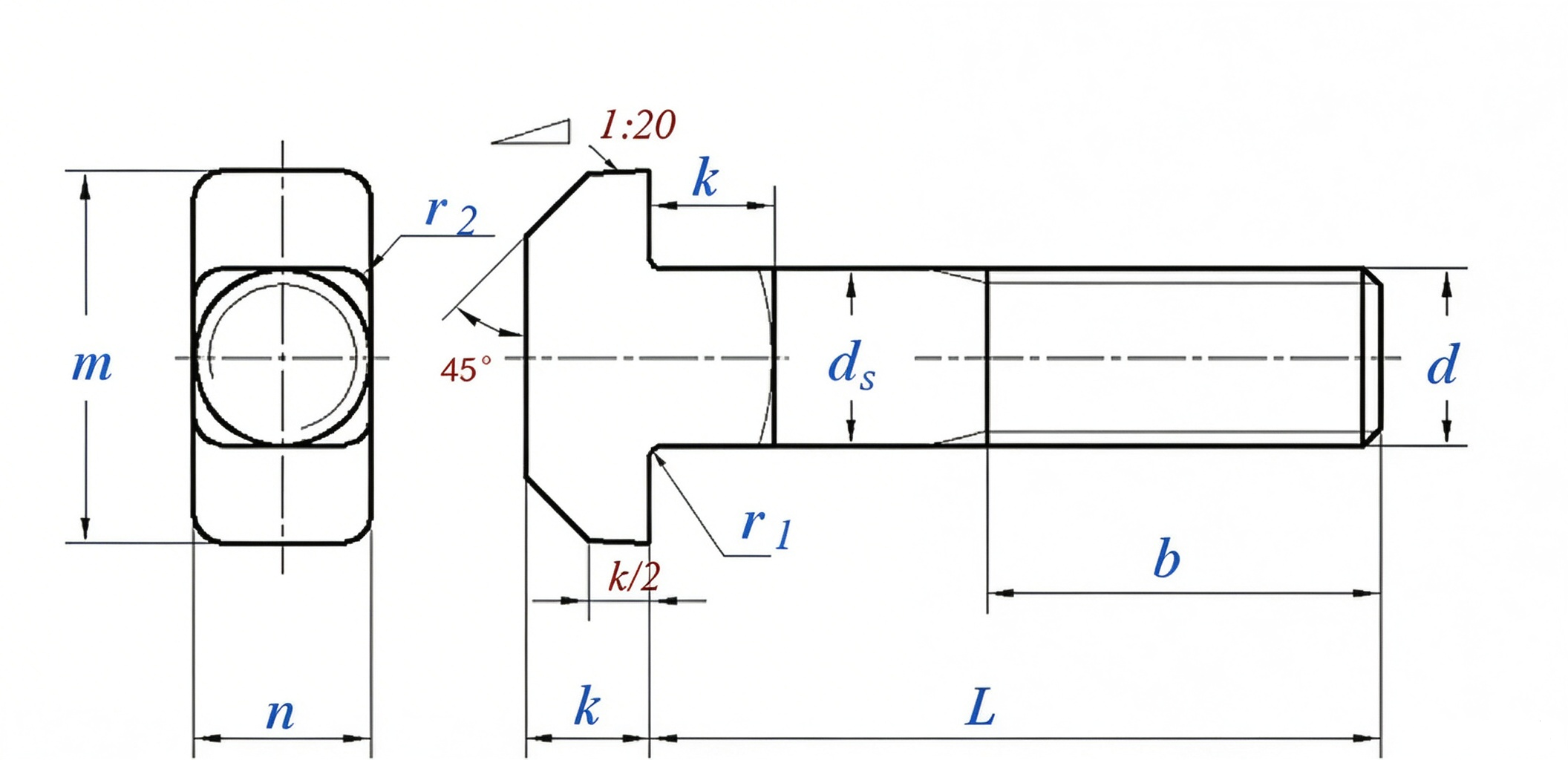

螺纹规格
d | |
| P | 螺距 | | ds | 公称 | | 最大值 | | 最小值 | | k | 公称 | | 最大值 | | 最小值 | | n | 公称 | | 最大值 | | 最小值 | | m | 公称 | | 最小值 | | 最大值 | | r1 | ≈ | | r2 | 最大值 |
| | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 | | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | | 4.5 | 5.5 | 7 | 8 | 10.5 | 13 | 15 | 19 | 23 | 26 | 30 | | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 | | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 | | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 | | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 | | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 | | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 | | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 | | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 |
|
| |
| |
①,根据制造商的选择，螺杆末端可做成DIN EN ISO 4753的倒角末端（CH）或倒圆末端（RN）
②,当总长L超过200mm时长度应按20mm递增，同时满足以下公式：b=2d+25 或双方约定
③,A型：带光杆
B型：全螺纹
④,r2, max.= 0.15 × d
⑤,a)材料：钢
b)机械性能：强度等级：≤ M39，4.6级；> M39按协议;标准DIN ISO 898-1 |
| 材料 | |
| 通用要求 | | 螺纹 | 公差 |
| | 标准 |
| | 机械性能 | 等级 |
| | 标准 |
| | 公差 | 产品等级 |
| | 标准 |
| | 表面处理 | | 验收及包装 | | 说明 |
| | DIN ISO 8992 |
| | 8g |
| | DIN ISO 965-1 |
| ≤ M39：4.6
＞M39：按协议 | | DIN EN ISO 898-1 |
| | C |
| | DIN EN ISO 4759-1 |
| 不经处理
电镀 DIN EN ISO 4042
热浸镀锌 DIN EN ISO 10684 |
| | DIN EN ISO 3269 |
| ① 其他强度等级或材料按协议。
② 最大铅含量：0.1%，除非另有约定。 |
|
|
